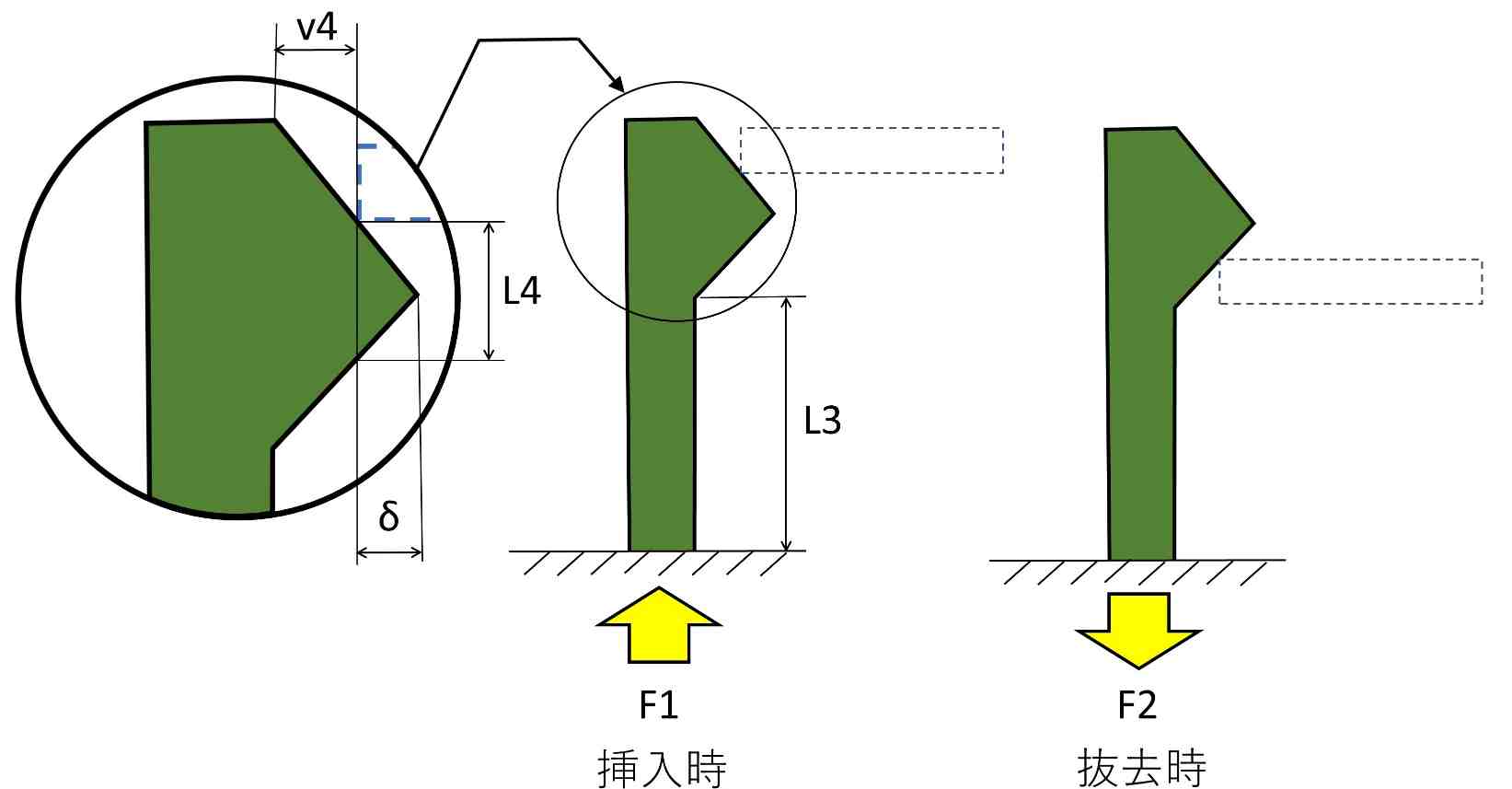

スナップフィット形状
制約条件
v
1
< v
3
< v
2
v
2
- v
3
< (L
1
- L
2
)tanθ
1
< v
2
(v
2
-
v
1
)/
tanθ
2
< L
2
L
2
< L
1
0 < θ1,θ2 < 90
パラメータ入力
物性
材質
:
------
SPCC (冷間圧延軟鋼板)
SS400 (一般構造用圧延鋼材)
S45C (機械構造用炭素鋼)
SUS304 (ステンレス)
SCM435 (クロムモリブデン鋼)
A2017 (ジュラルミン)
A2024 (超ジュラルミン)
A5052
A6061
A7075 (超々ジュラルミン)
Ti-6Al-4V (チタン合金)
AZ91D (マグネシウム合金)
C2801 (真鍮)
PP (ポリプロピレン)
ABS
PC (ポリカーボネート)
PA66 (ナイロン66)
POM (ポリアセタール)
PMMA (アクリル)
PEEK (ポリエーテルエーテルケトン)
PLA (ポリ乳酸)
PTFE (テフロン)
スギ
ヒノキ
欅
ヤング率
=
MPa
降伏応力
=
MPa
寸法
L
1
=
mm
L
2
=
mm
W
=
mm
θ
1
=
°
θ
2
=
°
v
1
=
mm
v
2
=
mm
v
3
=
mm
計算結果
必要挿入力F
1
=
N
必要抜去力F
2
=
N
最大応力σ
max
=
MPa
→ 安全率
=
当たり代v
4
=
mm
たわみδ
=
mm
L
3
=
mm
押し込み量L
4
=
mm
図形を表示するには、canvasタグをサポートしたブラウザが必要です。
ツールの使い方
